超超臨界電廠熱工儀表導(dǎo)管材質(zhì)的確定

據(jù)《火力發(fā)電廠熱工自動(dòng)化設(shè)計(jì)技術(shù)規(guī)定》(NDGJ16－89)：當(dāng)被測(cè)介質(zhì)參數(shù)壓力為17MPa～25.4MPa，溫度為500℃～566℃時(shí)，汽水系統(tǒng)中一次門前取壓短管及導(dǎo)管材質(zhì)均采用12Cr1MoV或與主管道同材質(zhì)。雖然超超臨界機(jī)組的蒸汽參數(shù)已遠(yuǎn)超出該規(guī)定的壓力溫度范圍，其內(nèi)容已不適用，但與主管道同材質(zhì)這一標(biāo)準(zhǔn)仍依然適用。

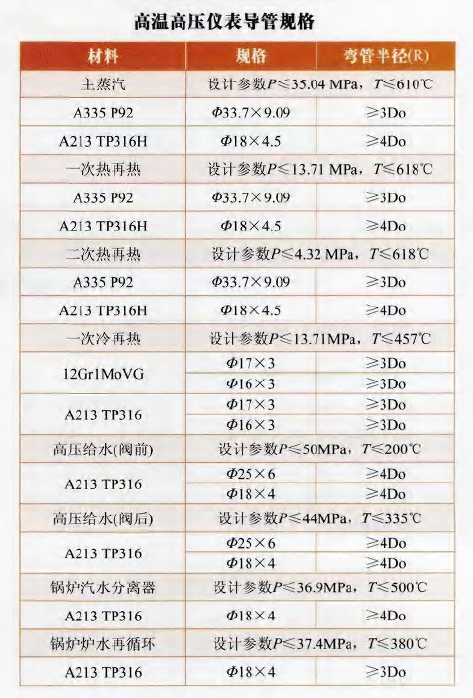

(1)主蒸汽和熱再蒸汽儀表導(dǎo)管材料

      主蒸汽和熱再蒸汽管道儀表一次門前導(dǎo)管溫度同主工藝管道的介質(zhì)的溫度，在目前國(guó)內(nèi)的工程實(shí)踐中，大多采用了與主工藝管道相同的材質(zhì)，這一方面可享用這些新型耐熱鋼具有的各種優(yōu)勢(shì)特性，同時(shí)也可減少施工現(xiàn)場(chǎng)儀表導(dǎo)管高溫處異種鋼的焊接，避免由于焊接處理不當(dāng)?shù)葞?lái)的風(fēng)險(xiǎn)。因此，超超臨界機(jī)組的主蒸汽和熱再蒸汽管道儀表一次門前取壓短管及導(dǎo)管均采用P92管材。P92鋼是在P91鋼的基礎(chǔ)上開(kāi)發(fā)出來(lái)的一種新型鋼種，線膨脹系數(shù)低，常溫強(qiáng)度和高溫強(qiáng)度高，焊接裂紋敏感性比傳統(tǒng)的鐵素體耐熱鋼低，可作為極苛刻蒸汽條件下的集箱和蒸汽管道材料。目前市場(chǎng)上均可采購(gòu)到P92管子，但小口徑管需提前訂購(gòu)。相對(duì)于P92而言，TP316H不銹鋼含碳量更高，抗脫碳性能更好，故適于高溫條件下使用，此外316H具有更好的屈服強(qiáng)度和韌性，TP316H等奧氏體不銹鋼使用溫度也可高達(dá)620℃，技術(shù)條件成熟、標(biāo)準(zhǔn)，采購(gòu)相對(duì)比較容易，國(guó)外電廠普遍將其用于儀表導(dǎo)管。因此，主汽和熱再汽儀表一次門后導(dǎo)管選用TP316H。

(2) 高壓給水管道儀表導(dǎo)管材料

      超超臨界機(jī)組的高壓給水主工藝管道材質(zhì)為WB36，根據(jù)與主管道同材質(zhì)的原則，導(dǎo)管可選WB36材質(zhì)。WB36，按德國(guó)標(biāo)準(zhǔn)原名15NiCuMoNb5，是含Nb微合金化的貝氏體Ni－Cu－Mo鋼，主要應(yīng)用于電站給水管道和集箱，已有30多年的歷史，在450℃以下具有良好的高強(qiáng)度性能，一般服役溫度為280℃～320℃，最高不超過(guò)450℃，服役壓力不超過(guò)530bar。另給水壓力雖高，但溫度并不高，因此也可選用不銹鋼材質(zhì)，一次門前、后的儀表導(dǎo)管可全部采用TP316；也有的工程選用12Cr1MoV材質(zhì)。具體使用哪種材質(zhì)好，還應(yīng)根據(jù)實(shí)際情況綜合考慮利弊來(lái)選擇。
